4套远红外定位自动报靶系统硬件配置明细

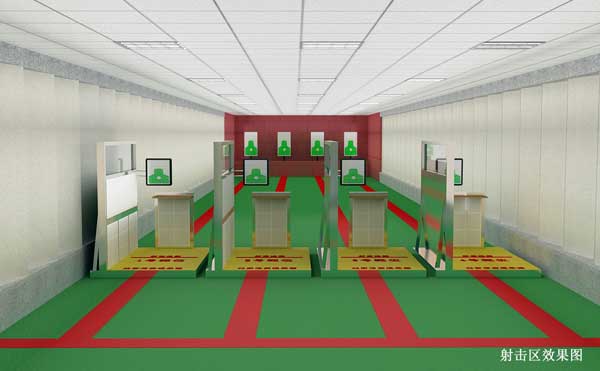

4靶道室内自动报靶建设方案-射击场自动报靶器系统、模拟激光射击场训练设备、北京室内实弹射击场设备
1、4套远红外定位自动报靶系统明细、功能、技术参数
|
序号
|
主件名称
|
型号规格
|
单位
|
数量
|
备注
|
|
1
|
红外弹点捕捉系统
|
GDBC-1
|
套
|
2
|
自制
|
|
2
|
弹点运算校正器
|
GDYS-1
|
套
|
2
|
自制
|
|
3
|
系统防弹及调节装置
|
GDBF-2
|
套
|
2
|
自制
|
|
4
|
靶场总控机
|
GDBJ-2
|
台
|
1
|
改装
|
|
5
|
靶位显示操控系统
|
Ipad3
|
台
|
4
|
采购
|
|
6
|
观摩显示控制器
|
CTI_D1
|
台
|
4
|
采购
|
|
7
|
WIFI局域网传输系统
|
D-LINK
|
台
|
1
|
采购
|
|
8
|
侧转靶机及靶标旋转控制器
|
GDBS-1
|
套
|
4
|
自制
|
|
9
|
泡沫靶板
|
胸环靶
|
块
|
12
|
自制
|
|
10
|
泡沫靶板
|
半身靶
|
块
|
12
|
自制
|
|
11
|
打印机
|
1025
|
台
|
1
|
采购
|
|
序号
|
主件名称
|
单位
|
数量
|
备注
|
|
一、射击训练软件
|
|
1
|
胸环靶固定射击训练
|
套
|
1
|
自制
|
|
2
|
胸环靶旋转隐显射击训练
|
套
|
1
|
自制
|
|
3
|
胸环靶随机隐显射击训练
|
套
|
1
|
自制
|
|
4
|
半身靶旋转隐显射击训练
|
套
|
1
|
自制
|
|
二、干警射击成绩考试软件
|
|
1
|
干警培训班结业射击考试
|
套
|
1
|
自制
|
|
2
|
干警年终考核射击考试
|
套
|
1
|
自制
|
|
3
|
胸环靶固定射击成绩考试
|
套
|
1
|
自制
|
|
4
|
胸环靶旋转隐显射击成绩考试
|
套
|
1
|
自制
|
|
5
|
半身靶旋转隐显射击成绩考试
|
套
|
1
|
自制
|
|
三、射击比赛软件
|
|
1
|
胸环靶固定射击比赛
|
套
|
1
|
自制
|
|
2
|
胸环靶旋转隐显射击比赛
|
套
|
1
|
自制
|
|
3
|
胸环靶随机隐显射击比赛
|
套
|
1
|
自制
|
|
4
|
半身靶旋转隐显射击比赛
|
套
|
1
|
自制
|
|
四、其它控制软件
|
|
1
|
靶板旋转控制软件
|
套
|
1
|
自制
|
|
2
|
限时间射击控制软件
|
套
|
1
|
自制
|
|
3
|
限弹数射击控制软件
|
套
|
1
|
自制
|
|
4
|
连发射击训练
|
套
|
1
|
自制
|
|
5
|
语音报靶
|
套
|
1
|
自制
|
|
6
|
射击总成绩公布
|
套
|
1
|
自制
|
|
7
|
射手名单导入自动分配靶位
|
套
|
1
|
自制
|
|
8
|
射手成绩存储
|
套
|
1
|
自制
|
|
9
|
射手成绩输出打印
|
套
|
1
|
自制
|
（1）、射击训练功能
①、满足7米、15米、25米标准距离及各种任意距离的基础射击、速射、轻型冲锋枪的基础射击。并实现自动报靶，并实时显示靶面、弹点、弹序、环数、着弹时间。
②、实现标准胸环靶、半身靶、PPC靶等各种靶型的射击训练。
③、靶板可实施90°侧转，旋转隐显，隐显次数、时间参数可预设，隐显时间可调≤1.0秒。
④、每个靶道配置3套各种靶板，1个、2个等靶板组成一组，随机出靶，实现对随机目标的射击训练。
⑤、可限时，限弹数射击训练。
⑥、实施首发命中、速射等射击技能的测试。
⑦、实施运动过程中速射、精度射击训练。
（2）、射击考试功能
①、干警培训班射击成绩的考试。
②、年终全局干警射击成绩的考试。
③、设计各种特殊的射击考试。
（3）、射击比赛功能
①、胸环靶各种射击比赛。
②、半身靶射击比赛。
③、设计各种特殊的射击比赛。
（4）、其它功能
①、射击成绩存贮，显示，打印。
②、全局（队）射手名单导入，自动分配靶位。
③、训练、考试、比赛射击总成绩发布。
④、射击结果可在每个靶位上和观摩室同时显示。
⑤、每个射击位配置1台ipad3，可以操控靶场内的所有设备和设施，射击成绩也可以存储在射手的智能手机中。
⑥、可进行实弹射击结果分析，得到总体、部分、个体射手射弹散布状况、成绩分布，总成绩，平均成绩等，能用表格、二维坐标直方图和线量图等方式显示。
（1）、漏报误报率小于千分之一。
（2）、报靶精度平均误差小于3mm。
（3）、报靶时间：≤1秒。
（4）、设备使用费用低。
（5）、靶板旋转，其各项性能技术指标保持一致。
（6）、适用枪型：狙击步枪、微冲、各种手枪。
（7）、适用弹型：适用于弹径4.5mm至12.7mm的各种金属弹。
（8）、可进行连发射击，射频10发/秒。
（9）、适用子弹速度：5米/秒至1000米/秒。
（10）、适用靶标：适用B-27靶标、胸环靶标、半身靶标、PPC靶等各种靶型。
（11）、电源：AC 220V/50Hz；
（12）、功耗：≤200W/套；
（13）、靶标中心离地面距离：1.5米；
（14）、Windows界面，中文菜单，界面清晰，操作简洁方便、易学；
（15）、靶标的隐显时间长短可调。
（16）、在-20℃—+50℃的环境温度下工作，报靶设备的全部性能技术指标不受温度变化影响。
（17）、在小于90%的环境湿度下工作，报靶设备的全部性能指标不受影响。
（18）、连续无故障工作时间12小时。
（19）、整机寿命20年。
