WBY-12C全自动文痕检比对显微镜产品介绍

一、 产品概述与核心定位

1.1 产品定义

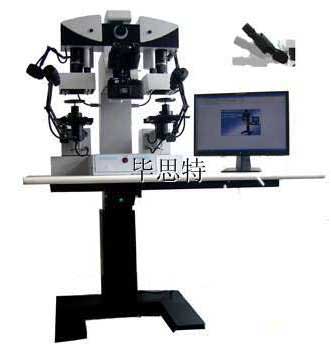

WBY-12C全自动文痕检比对显微镜是一款融合了精密光学、自动化控制、计算机软件与多光谱成像技术的高端司法鉴定设备。它超越了传统光学仪器的范畴，作为一个智能化的物证鉴定综合工作站，代表了现代刑侦技术装备向智能化、集成化发展的前沿方向。

1.2 核心设计理念与升级亮点

本设备围绕 “一体化集成” 与 “智能化操作” 两大核心理念进行设计。与传统手动比对显微镜（如6C型）相比，WBY-12C实现了革命性跨越。它通过计算机软件集成控制，将需要依赖人工经验的手动调节，升级为全电动、程序化的精准操作，极大提升了检验流程的标准化水平和结果的重复性。同时，它将比对显微镜、文检仪及多波段光谱分析的核心功能深度融合于单一平台，显著拓展了设备在复杂物证鉴定中的应用边界。

二、 详细技术规格

2.1 光学观测系统

光学系统是设备成像的基础，其参数直接决定了观察的清晰度、范围和细节分辨能力。

• 放大系统：标准总放大倍率为 3.36倍至108倍，并可通过选配辅助物镜扩展至 216倍。核心的物镜系统采用 0.7倍至4.5倍 的连续变倍设计，变焦过程平稳。

• 观察系统：配备符合人体工程学的双目观察头，瞳距可在 55毫米至75毫米 间调节。提供 φ1毫米至φ120毫米 的宽阔物方视场，支持左/右单视场、重叠视场及平滑分割视场等多种观察模式，分割线可任意移动，以实现特征的精准对接与比对。

2.2 全自动机械控制平台

自动化机械平台是实现智能检验的核心，确保了检材定位、移动的精确性与可重复性。

• 载物台系统：提供方形（135毫米 x 135毫米）与圆形（φ90毫米）两组专业台面。在电动模式下，载物台可在X、Y、Z三轴实现每轴 45毫米 的精密移动，并支持 360度水平旋转 与 0至20度 的台面倾斜。手动移动范围则为横向80毫米、纵向54毫米、垂直54毫米。

• 整体调节：用户可选配电动升降工作台，使主机整体实现最大 180毫米 的高度调节，以适应不同操作者的习惯或连接其他辅助设备。

2.3 多光谱照明与成像系统

专业、全面的光源系统是设备应对文件检验等复杂任务的关键优势。

• 集成照明光源：设备内置了多组照明光源，包括用于激发荧光和检测化学漂白的254纳米与365纳米紫外光源，用于鉴别深层墨迹差异的红外光源，以及用于常规立体观察和透射检验的强光反射光源、大功率LED灯和底透射光源。

• 滤光系统：在摄像机前配备了 400纳米至1100纳米 范围的多波段滤色转轮插片，允许鉴定人员进行特定波长的光谱分析与图像捕获，为疑难物证检验提供更多维度的信息。

2.4 数字图像采集与处理系统

数字化能力是现代智能刑侦技术装备的标志。

• 图像采集：通常集成300万像素及以上高清摄像头，支持 2048×1536 或更高分辨率，确保物证微观细节的真实记录。

• 核心软件：设备运行两套核心软件。电控操作系统负责集中驱动显微镜所有电动部件（移动、变倍、光源切换）；专业图像处理比对软件则提供图像拼接、重叠比对、特征标注、测量及网络化远程协同鉴定等高级功能。

三、 核心应用领域

WBY-12C的智能化设计使其在多个物证鉴定领域展现出显著优势，尤其擅长解决疑难、复杂的检验问题。

3.1 文件检验（核心优势领域）

利用其多光谱光源和专业的文检工作仓，设备能系统性地揭示文件上的隐藏信息。

• 篡改文件鉴定：通过切换红外、紫外等不同波段光源，可有效鉴别字迹添改、擦刮、褪色、涂抹等变造痕迹。

• 朱墨时序判断：通过高倍率观察印章印文与打印或书写字迹交叉处的微观形态与层次关系，分析其形成的先后顺序。

• 特种物质与防伪特征识别：可检测安全线、隐性荧光墨水等各类防伪标识。

3.2 痕迹比对检验

自动化功能显著提升了传统痕迹比对的效率和精度。

• 工具痕迹：通过软件控制载物台自动扫描并拼接图像，可对大型客体上的线形擦划痕迹进行高效、完整的对接比对。

• 枪弹痕迹：结合专用电动夹具，可自动控制弹头或弹壳360度旋转并连续拍照，一键生成膛线痕迹或弹底痕迹的完整展开比对图。

• 其他痕迹：对锁具内部痕迹、轮胎痕迹、纺织品破损痕迹等进行高精度的三维特征观察与比对。

3.3 实验室信息化与标准化建设

• 流程标准化：全自动操作模式确保了不同鉴定人员、不同时间点的检验条件与步骤高度一致，有利于建立实验室标准操作程序。

• 远程协同鉴定：依托网络化软件平台，可实现专家对异地检材图像的实时观察与远程会诊，优化鉴定资源配置。

• 检验过程可追溯：所有电动操作步骤及检验图像均可被系统记录，形成完整的电子化检验档案，满足鉴定质量管理的要求。

四、 选配建议

为满足不同司法鉴定机构的专业化需求，建议根据主要鉴定方向进行针对性选配：
对于以文件检验为重点的实验室，建议增配高分辨率光谱相机和更专业的文检测量分析软件模块，以提升对微量化学物质和复杂印迹的定量分析能力。
对于侧重工具痕迹、枪弹痕迹检验的用户，推荐选配电动夹弹器、大型客体固定支架等专用夹具，以实现特定类型检材的自动化、标准化检验。
为提升长时间操作的舒适性与实验室整体效率，可考虑选配电动升降工作台和辅助显示器，并探索将设备接入实验室信息管理系统，以实现从案件受理到报告生成的全流程数字化管理。

五、 总结

WBY-12C全自动文痕检比对显微镜通过机电光算一体化的深度融合，构建了一个开放、智能的专业物证检验平台。它不仅是技术的迭代，更是鉴定工作模式的革新。对于致力于构建现代化、高公信力鉴定体系的刑侦技术部门与司法鉴定机构而言，该设备是提升复杂物证鉴定能力、强化鉴定过程科学严谨性、应对新型犯罪技术挑战的关键基础设施，是当前刑侦技术装备现代化进程中承上启下的核心装备之一。
