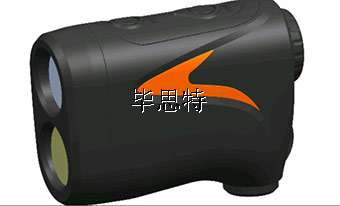

产品名称： 手持式高精度激光测距仪

产品类别： 刑事现场勘查测量装备 / 司法鉴定空间测绘设备 / 刑侦技术侦查辅助工具

产品概述
手持式高精度激光测距仪是一款集成了先进激光测距、角度传感与智能计算功能的便携式专业空间测量装备。该设备在7倍光学放大的清晰视野基础上，能够快速、精确地获取目标点的直线距离、相对高度、水平距离及空间角度等多维数据。其设计紧凑轻巧，操作直观，专为刑事侦查人员、司法鉴定人员及现场勘查技术人员在复杂环境中，进行犯罪现场测绘、弹道轨迹分析、现场三维重建及物证空间关系固定等任务提供精准、高效的量化数据支持，是现代化刑事技术勘查体系中不可或缺的基础测量工具。

技术原理
本设备基于激光飞行时间测距（ToF）与高精度数字倾角传感技术。其核心工作流程为：设备发射一束不可见激光脉冲至目标点，并接收从目标反射回的信号，内部处理器通过计算激光往返的精确时间，依据光速恒定原理解算出直线斜距。同时，内置的高精度双轴倾角传感器实时测量设备自身的俯仰与横滚角度。智能算法综合斜距与角度数据，可自动计算出目标的水平距离、相对高度、两点间高差以及空间方位角，并将所有测量结果实时显示于集成LCD屏幕上。

主要功能特点

1. 超高精度与超远距测量能力

   • 具备10米至1600米的宽广测距范围，在全程范围内测距误差仅为±0.3米（精度达±0.2‰），角度测量精度达±1°，为刑事现场的大范围勘测与小尺度精细测量提供了统一的精度保障。

2. 多模式智能测量与动态扫描

   • 除基础单点测距外，集成单点测高、两点测高、水平距离测量等多种专业模式。独特的连续扫描功能，可对移动目标或区域边界进行动态距离追踪与记录，满足复杂现场的多样化测绘需求。

3. 便携化设计与快速现场部署

   • 整机重量仅约220克，结构紧凑，可单手握持操作。具备IP54级防溅水能力，工作温度范围宽（-10℃至50℃），适应户外多变环境。标配标准三脚架接口，支持稳定架设进行长时间或重复性测量作业。

4. 人性化观测与长续航保障

   • 提供7倍放大倍率与7度视场角，结合24毫米物镜，观测视野清晰明亮。目镜配备旋转眼罩和独立调焦功能，方便佩戴眼镜者使用。采用通用的CR2电池供电，续航持久，确保现场作业连续性。

在刑事侦查与司法鉴定技术中的应用
本设备所提供的精确空间数据，是进行科学现场分析、定量化司法鉴定与信息化案件管理的重要基础。

• 犯罪现场三维空间记录与重建：精确测量尸体位置、血迹分布、足迹序列、车辆位置、破损点等所有关键物证与固定参照物之间的直线距离、水平距离及高差，为绘制比例现场图、构建三维现场模型提供核心数据。

• 涉枪案件弹道轨迹辅助分析：快速测量不同弹着点之间的空间关系（斜距、高差、水平间距），以及弹着点与潜在射击窗口或位置的距离与角度，为推断射击方向、角度和发射点位提供关键的几何参数。

• 交通事故现场勘查与重建：用于测量车辆最终位置、刹车痕长度、散落物分布范围、碰撞点与路缘距离等，精确记录事故现场空间形态，辅助进行责任认定分析。

• 野外搜索与大型现场范围标定：在山林、田野等开阔地带进行搜证或处置大规模事件时，可用于快速标定搜索范围、测量可疑区域面积、记录重要地物点的坐标方位。

• 司法鉴定中的现场复核与数据验证：鉴定人员可使用该设备对案发现场进行非接触式复核测量，独立获取或验证关键物证的空间参数，其测量数据可作为鉴定文书的客观、量化附件，增强证据的证明力。

主要技术参数

• 光学与观测系统：

  • 放大倍率：7倍。

  • 物镜口径：24毫米。

  • 视场角：7度。

  • 出瞳直径：3.8毫米。

• 测距性能：

  • 测距范围：10 – 1600米。

  • 测距误差：±0.3米。

• 测角与测量功能：

  • 角度测量范围：±60度（俯仰/横滚）。

  • 角度精度：±1度。

  • 功能模式：单点测距、扫描、单点测高、两点测高、水平距离测量。

• 物理与环境特性：

  • 尺寸：约120mm × 80mm × 42mm。

  • 重量：约220克。

  • 防护等级：IP54（防尘、防溅水）。

  • 工作温度：-10℃ 至 50℃。

• 电源与接口：

  • 电池：1节CR2（3V）电池。

  • 接口：标准三脚架接口。

• 显示与操作：

  • 显示屏：LCD显示屏幕。

  • 对焦方式：目镜调焦。

该手持式高精度激光测距仪，以其专业的测量性能、丰富的功能集成及出色的便携可靠性，已成为刑事技术现场勘查与司法鉴定领域的标准测量工具。其提供的精准空间数据链，是连接物理现场与数字化案件分析系统的关键桥梁，体现了专业刑侦设备厂家对一线实战需求的精准把握。
