TSY-1 同轴偏振光多功能摄影使用说明书

作者:毕思特科技 来源:毕思特科技 浏览数:22 发布时间:2018-2-8 14:47:35

17.6K

TSY-1 同轴偏振光多功能摄影使用说明书

一、用途

适用于对玻璃瓷器等光滑表面上的痕迹,以及对深色客体上不易拍照的尘印等进行勘察和摄影。灯源还可作理想的便携式现场照明光源。是公安、检察以及科研单位进行办案、教学的理想仪器。

二、技术参数

1、照明:45°定向反射同轴光、8°可调近轴光照明

2、滤色片:插入多种滤色片,可进行分色照相

3、微距、角度调节:微距及角度调节、近摄接圈(根据不同相机选购)综合使用可作近射微距调节摄影仪使用;

4、底光源:5wLED灯,可作微型台式翻拍仪

5、立柱升降范围:300mm可加长500mm

6、摄影支架调节范围:水平转动360°, 垂直转动60°,纵向移动40mm,横向移动50mm。

7、同轴、近轴调节范围:0-360度

8、电源:输入220V 输出12V

三、仪器的安装和初步观察

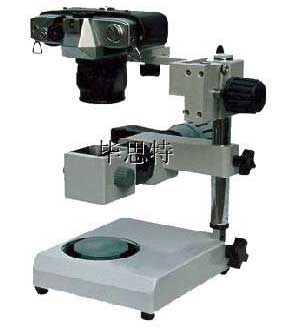

安装好的仪器如图所示。

1、把整台仪器放在高度适合的台上,将同轴近轴光源放入同轴座孔内,锁紧 光源锁紧螺钉.将检材放置脱影照相载物板上。

2、将电源插入220V插座,输出端插入主机底座。

3、将相机固定在支架上并旋紧,在立柱上调整好高度后锁紧;旋转相机镜头或操控相机使影像清晰。

4、旋转调节透反角度手轮和同轴、近轴光调节螺钉使反光灯丝像排除视场外然后照相。

5、脱影照相时开启底灯开关,拔下同轴近轴光源插头,调好相机照相。

6、当被拍客体较大时,将载物板拿下,旋转底灯旋钮使底灯旋置一旁,将底座放在客体上,将底座孔对准痕迹即可拍摄。

7、偏振光勘察照相时,操作者带上偏振眼镜,旋转手电前偏振片寻找痕迹;找到后固定手电,在相机镜头前装上检偏镜即可照相。

四、仪器的维护与保养

1、仪器应放在阴凉、干燥、无灰尘、无酸碱蒸气的室内,每次用毕应盖上防尘罩。

2、45°定向反射表面应保持清洁,若表面粘有灰尘,用吹风球吹净,

3、请勿自行打开仪器,如需检修请送本公司。
