TJY-I型酒精定量检测仪使用说明书

作者:毕思特科技 来源:毕思特科技 浏览数:384 发布时间:2018-2-8 11:59:14

17.6K

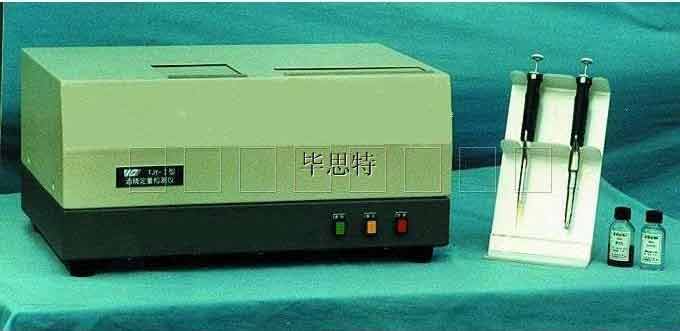

TJY-I型酒精定量检测仪使用说明书

一、主要用途

该仪器主要用于检测各类案发现场当事人、被害人及死亡人员的体内酒精含量。只需1毫升血、尿或唾液,在十分钟内即可完成定性或定量检测工作,避免了呼吸气检测仪对重伤或死亡人员无法检测的不足,为案件的准确定性提供法律依据,特别适合司法检验鉴定及交通管理等部门使用。

二、工作原理

该仪器的工作原理是通过恒温加热使被测样品中的酒精蒸发出来,酒精蒸气与反应试纸上的检测试剂发生化学反应,根据反应所形成的检测试剂在试纸上的颜色变化状态应用自行设计的操作计算程序,通过计算机将反应后的图像进行拍照和数据处理,并根据变色像素与酒精含量之间的函数关系进行定量检测,直接显示出酒精含量值并打印出检测报告。可有效地避免人为因素影响,操作方法简便、快速、准确。

该仪器是由智能温度调节仪控温的恒温器、摄像头、计算机及自行开发设计的操作程序所组成的微处理型仪器。

三、技术参数

1. 输入电压: AC 220V 50Hz

2. 输入功率: 460 VA

3. 定量范围: 20mg/100ml-300mg/100ml

4. 灵 敏 度: 20mg/100ml

5. 相对误差:±10%

6. 重 复 性:±5%

7. 测试时间: 10分钟

8. 测试样品: 血、尿、唾液、水样

9. 外形尺寸: 600mm×380mm×300mm

四、仪器安装

4.1.仪器安装环境条件

4.1.1.温度:10℃~30℃;       湿度:相对湿度不大于85%。

4.1.2.电源电压:AC220V±22V;频率:50Hz 。

4.1.3.良好的接地线,接地电阻小于20Ω。

4.1.4.仪器应置于周围无强磁场、强电场干扰的地方。

4.2.仪器安装方法

本仪器是光、机、电、微机控制集一体的精密仪器。工作台面应稳固平整无振动。置放位置及连线如图1。

五、仪器功能

5.1.主机

5.1.1电源开关:仪器总开关,开启此开关整机通电。

5.1.2复位按钮:按下此按钮可使样品槽1号位回到置样位。

5.1.3置样按钮:按此按钮可依次放置多个样品。

5.1.4指示灯:此灯为双色灯,当仪器处在升温过程时为红色(预热状态);当升温至工作温度时自动变为绿色(工作状态),此时可进行检测工作。

5.1.5电源插座、开关:将电源线插入此处(AC 220V 50Hz)。

5.1.6串口插座:将仪器与计算机连接的信号线插入此插座。

5.1.7 USB插口: 用USB线将计算机与仪器中的摄像头连接起来。

5.1.8样品槽:由此处放置被检测样品,按“置样”按钮可依次放入最多4个样品。

5.1.9检测温度调节器:对样品槽所设置的温度进行恒温调节。(出厂时已调校好)

5.2.取液器:

取液器A: 用来吸取检测试剂A,容量设置为100μl(0.1ml)。

取液器B: 用来吸取参比液B或待检测样品(如:血液、尿液等),容量设置为1000μl(1ml)。

技术指标:

5.3.吸嘴:与取液器配用。

5.4.试纸托盘、试纸压盘、导热盘:

5.5.检测消耗材料:

5.5.1 检测试剂A:酒精检测时将该试剂滴于试纸上使用。

5.5.2 参比液B:酒精含量为50mg/100ml,试机及仪器校正或参比检测时置入样品池内作为标准样品使用。

5.5.3 特制试纸:检测试剂A的载体。特制专用试纸,纹面为正面应朝上放置。

5.5.4 铝制样品池:用于放置被检测样品的器皿。(一次性)

六、操作步骤

6.1.开机

确认仪器的主机、计算机、显示器的连线无误后,打开仪器电源开关(此时样品槽转盘开始自动复位),打开计算机、显示器的电源开关。待工作状态指示灯由红色变为绿色,即进入工作状态。

6.2.提取检测试剂A

6.2.1.取一张圆形试纸纹面向上放入试纸托盘和试纸压盘之间夹好。

6.2.2.将吸嘴装在取液器A上,应套牢没有间隙。

6.2.3.手持取液器A浸入检测试剂A溶液中,吸嘴浸入深度为2-4mm,取检测试剂A 100μl(0.1ml),停留2-3秒钟后缓慢松开按钮,溶液吸入后稍停即可将吸嘴移出试剂瓶。

6.2.4.手持取液器A使吸嘴靠近试纸压盘上的锥形小孔,轻轻将推动按钮下压稍停,再继续下压至不能下压为止,重复几次以排净试剂,试纸上会渐渐出现一个圆形黄色斑痕。

6.2.5.松开按钮移开取液器。

6.3.提取被检测样品

6.3.1.手持取液器B取被检测样品1000μl (1ml)置入铝制样品池内,然后将其放在预热盘孔中。

注意:置液完毕,按压卸嘴按钮,将吸嘴脱卸并废弃,不可重复使用。

6.4.取下试纸压盘。

6.5将试纸托盘扣在样品池上。

提示:检测多个样品时,重复2~5步骤。

6.6.计算机部分

首先请确保您的机器安装了酒检仪检测程序、摄像头驱动程序、office办公软件以及打印机相关驱动程序。

6.6.1.启动计算机,双击桌面“TJY-I型酒精定量检仪”图标,进入操作主界面。

6.6.2.主界面:有“退出、进入、帮助”三个按键。

(1)进入:点击后会出现“登录口令”界面,需输入口令后点击“登录”进入仪器操作界面,点击“退出”则退回到计算机桌面。口令分为普通用户口令和管理员口令。

a)普通用户口令:当“管理员”未被选择时,普通用户输入或更改口令后点击“登录”进入仪器操作界面。

注意:用普通用户口令进入后,一些功能将被锁定,普通用户不能更改。

b)管理员口令:当“管理员”被选择时,用户输入或更改口令后点击“登录”进入仪器操作界面。

注意:用管理员口令进入后,全部功能均可使用,包括用普通用户口令进入时被锁定的功能。

(2)退出:点击后退出主界面。

(3)帮助:点击后进入帮助主题。

6.6.3.点击“登录”,进入操作界面。

6.6.4.操作界面

1.菜单栏介绍:设置、查看、帮助、退出。

1.1点击“设置”

A.系统设置:对本系统进行设置。

注意:更改系统设置后的下次检测完成时,才能实现改变效果。

检测报告标题1:填写用户单位名称。

检测报告标题2:根据用户需要填写检测报告标题。

检测报告类型:分A、B、C三种类型。

检测要求:“定量”是指被检测样品内的酒精含量数值;

“定性”是指被检测样品内是否有酒精成份。

定性测量阈:阈值初始为50mg/100ml,用户可根据当地地方法规或实际需要自行设置。

定量测量阈:下限值为10~100,上限值为100~300,初始值设置为:20~300,用户也可根据当地实际情况自行设置。

含量单位选择:用户可根据需要自行选择,共有7种单位:W/V 、g/ml 、克/毫升 、mg/ml、毫克/毫升、mg/100ml 、毫克/100毫升 。

图片存储路径:用户可自行设置路径,扫描后的图片将自动存入此路径下。

总反应时间:及“放置样品时间”可保持原定时间。

摄像是否显示:可自行选择。

点击“确定”后设置生效。

B.检测方式:包括“参比检测”和“常规检测”。

(1)参比检测:此方式可单独校正仪器,也可和样品检测同时进行。操作时先将“参比液B”放入1号位(校正用),再将被测样品依次放入2-4号位(最多可同时检测3个样品)。在环境温度不稳定时,此方式可提高检测结果的精度。

①选择“参比检测”后,用“检测数量”后面的上下箭头选择检测几个样品。

②点击“开始检测”后,出现“请确定”提示框,点击“是”操作界面显示“硬件正常正在复位……”并开始倒计时,如果仪器已接通电源并与计算机连接程序则继续,反之则会出现“检查过程中出现错误!COM1返回数据表明硬件连接不正常!”的提示。

③等待几秒钟,界面显示“复位完毕!倒计时等待……”,

④完成动作③后,用户便可以填写被测样品的信息了。

⑤当检测剩余时间显示00:00时,界面显示 “启动摄像头”,仪器也同时动作,从1号位开始逐个扫描图像,直到完毕后回到1号位界面并显示“检测完毕,请确认!”,点击“确定”。

注意:摄像头扫描中不可打开Amcap查看及调整视频,否则摄像头会扫描失败,影响您的检测。

⑥点击“查看结果”可显示已扫描完的图片并核对是否正确

a)出现井字线对图象捕捉不全或捕捉不到的情况时,用户可用键盘上的方向键调节井字线的大小和位置:勾选水平方向右边方块并按动方向键可调节井字线的大小,勾选水平方向左边方块并按动方向键可调节井字线在水平方向上的位置;勾选垂直方向下边的方块并按动方向键可调节井字线的大小,勾选垂直方向上边方块并按动方向键可调节井字线在垂直方向上的位置。当井字线与蓝斑相切准确时点击“确认”系统将自动计算含量值并将此含量值显示保存。

注意:1号位(校正位)的数值必须核对准确,否则将会影响其它被测样品数值的准确性。

b)图像无反应蓝斑出现时,用户可直接点击“归零”后关闭退出此界面。

c)点击“确定--关闭”退出检测结果,界面显示出数值。依次点开有样品的号位的“查看结果”查看并调整井字线,确认检测结果。

⑦点击“登记表”或“检测报告”确认填写的信息是否有误,如有误可及时在相应的界面上更改。

⑧点击“保存结果”将确认无误的信息和检测结果保存到历史记录里,同时清空相应界面上已录入的信息,以便下次填写。

(2)常规检测:先进行“参比检测”,再进行“常规检测”(最多可同时检测4个样品)。在环境温度稳定时,用户可采取此方式。但应先做一次参比检测,再进行常规检测。

注:常规检测得出的结果始终是以参比检测中1号位(校正位)校正后的标准结果为依据进行检测的。

1.2查看:点击“查看”中的“历史记录”可以看到以往保存的记录。

(1)登记表:选中要打印的一项历史记录,点击“登记表”即出现该历史记录的登记表打印预览。

(2)检测报告:选中要打印的一项历史记录,点击“检测报告”即出现该历史记录的检测报告打印预览。

(3)备份:用户可将“历史记录”文件重命名并存储到自己设置的路径下。

(4)导入:可将已备份的历史记录还原到“历史记录”中,以便查看或打印。此功能为“管理员口令”控制。

(5)清空:清空所有“历史记录”,此功能为“管理员口令”控制。

(6)关闭:点击后退出“历史记录”。

(7)特殊功能:双击最左边的三角符号可以查看图片。

1.3帮助:进入本程序的帮助文件。

1.4退出:点击后退回主界面。

6.7.检测样品实际操作

1.将计算机和仪器连接好接通电源,先打开仪器电源开关,仪器自动复位并开始加热升温,再进入计算机操作主界面。

2.可先进行“参比检测”,目的是对仪器计算曲线进行校正,并检测A液是否有效。如有被检测样品可一并检测。

3.将试剂A和被测样品准备好。

4.待仪器达到工作状态时(绿色工作指示灯亮)把被测样品放入样品槽,将带有试剂A的试纸托盘扣在样品池上,按“置样”按钮,样品槽旋转,同样方法依次放入下一个被测样品。

5.点击界面上的“开始检测”,仪器便开始进入自动检测状态。

6.仪器自动检测完毕后,用户可对检测结果进行查看、确认、显示并保存。根据需要打印出登记表或检测报告。

7.用户请将试纸托盘和压盘清洗干净晾干以备下次使用。

七、注意事项

1.每测试一次后,试纸托盘的孔中有残留液体,应清洗干净并晾干后备用。

2.测试所用的消耗材料均为一次性用品,不可重复使用,否则有可能产生假阳性。

3.该仪器应使用单相三线电源,应保证外壳接地良好。

4.检测试剂A为腐蚀性液体,使用时应避免溅落在皮肤上或不耐腐蚀的物品上,若被溅到则先用抹布拭去,再迅速用清水冲洗洁净。

5.检测试剂A的颜色如果变成墨绿则不可再用。

6.连接仪器与电脑的九针串口线应该冷插拔!

八、仪器配置

1. 主机一台

2. 取液器A(100μl)一支(检测试剂A专用、以实物为准)

3. 取液器B(1000μl)一支(参比液B及被检测样品专用、以实物为准)

4. 试纸托盘、试纸压盘各4个

5. 检测试剂A、参比液B各一瓶

6. 取液器支架一个

7. 待测样品置放架一个

8. 试纸4包(共400张)、试纸盒1个

9.铝制样品池8袋(共400个)

10.一次性吸嘴一包(400个配取液器B)

11.操作程序安装光盘一张

12.使用说明书一本

13电源线一根、九针串口线一根、USB连接线一根。
