紫外观察照相仪说明书

作者:毕思特科技 来源:毕思特科技 浏览数:1652 发布时间:2018/2/8 11:31:20

17.6K

紫外观察照相仪说明书

产品概述

物质对可见光的反射规律和对紫外光的反射规律存在很大的差别,两种或多种物质混杂在一起,在可见光下各种物质间的反差很小或没有反差,人眼观察不到物质间的反差。同样这些物质在紫外光下就可能存在显著的反差,但人眼不能直接观察到紫外图像。要想观察到这种反差就必须将紫外图像转换为可见图像,传统的方法是紫外照相,由于在紫外照相前及照相过程中,操作者不能观察到痕迹的形态和位置,紫外照相操作困难。

我公司生产的紫外图像观察照相系统,可以将紫外图像实时转换成可见图像,并方便地切换转接照相机进行紫外照相。操作者可以在紫外照相前清晰准确地发现,观察潜在痕迹,使紫外照相目标明确,对照相结果可以准确预测。

该系统用于提取指纹和其他潜在痕迹,不需要对字迹进行任何预处理,不需要暗室环境,可在犯罪现场寻找和拍照指纹、血迹、精斑、咬痕、火药残留物等物证,属无损检验方法。

特别注意事项:

短波紫外线:

紫外光线对人体有害、请不要直视光线

直接照射裸露皮肤有危险

请戴防护型护目镜,戴防护手套、穿长袖衣服

如果不按标准方法使用,会给健康带来危险!

未装254nm滤光镜时,不得将紫外像增强器暴露在强光下操作。

必须关断紫外观察照相系统主机的电源后,才可取下滤光镜。

未关断紫外观察照相系统主机时,不得拆卸紫外镜头。

存放仪器前,必须将254nm 滤光镜装在镜头上。

长期不用时,一定要将紫外观察照相系统主机的电池取下。

使用本产品前请先认真阅读以上的特别注意事项及操作说明!!!

一、用途及特点

本仪器用于现场或实验室内对光滑、非渗透表面的痕迹进行搜索发现,进而进行照相取证。

本仪器采用高性能的紫外像增强器。因此对环境无特别要求,无论白天、黑夜,只要有紫外光源的照射,即可迅速发现潜在的指纹。

本仪器照相和搜索采用了分光系统,因此照片更清晰、畸变更小。

二、设备的基本结构

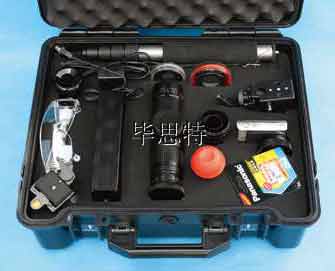

本仪器由紫外灯1,紫外增强管(主机)2,目镜3,紫外镜头(78MM)4,紫外滤光片(254NM)5,万向臂6及三角7组成(见图1)。

三、仪器的操作

1.打开包装箱,取出主机。检查紫外滤光片是否完好地装在紫外物镜上。

2.拧下手柄上电池盖的螺钉,取下电池盖,装入电池,注意电池的极性不能装错。合上电池盖,并用螺钉固定,旋转主机上开关并处于“ON”的状态,从目镜方向观看紫外像增强器的荧光屏面是否有绿色荧光。检查后立即旋转该按钮,使开关处于“OFF”状态,并检查紫外像增强器与电源是否确已断开。

3.取出紫外灯,接上电池或电源AC220V,手持仪器将物镜光圈开至最大(紫外镜头上光圈数值最小的,这时候通光量最大),并接通紫外像增强器电源,观察被搜索的部位,首先调整紫外镜头焦距直到能够看清目标,再调整目镜直到清晰地看到纹线(看清目标的距离紫外镜头到目标为40公分左右,并且观察目标要和主机处于垂直状态)。一旦发现目标,在目标处做出标记。不同的客体打光角度是不同的,这需要长时间工作经验的积累。(注意:观察时眼睛应紧贴目镜上的眼罩)

4.看到清晰的纹线后,将三角架固定好,接上数码相机,用数码相机微距功能将图像拍下来即可。见图二

四、相机的使用

1、按下卡口按钮,卸下相机的装饰环

2、将相机转接环安装在相机上

3、安装完毕

4、拿下橡胶眼罩.

5、用数码相机连接器将紫外主机与数码相机连接,完成以上步骤即可将相机连接到紫外主机上,即可进行拍照
