3G/4G密拍包快速使用说明书

作者:毕思特科技 来源:毕思特科技 浏览数:847 发布时间:2018-2-8 10:39:36

17.6K

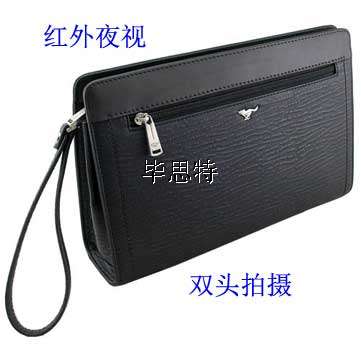

3G/4G密拍包

参数:

彩色像机:

1.成像器件:1/3"SONY

2.水平清晰度:700线

3.最低照度:0.1LUX

4.信噪比:大于48db

5.视频输出:1.0Vp-p,75欧

6.工作电源:DC12V/130mA

黑白像机:

1.成像器件:1/3"SONY

2.水平清晰度:700线

3.最低照度:0.001LUX

4.信噪比:大于50db

5.视频输出:1.0Vp-p,75欧

6.工作电源:DC12V/120mA

拾音器:

1.灵敏度:负50分贝

2.工作电源:12V/10 mA

3.音频输出:2.0 Vp-p

电池:

电池标称电压:11.1V

标称容量:2200ma/h

寿命:充放电1500次后开始老化。

视频服务器参数:

视频



压缩格式

H.264

视频输入

2路视频切换输入,BNC接口(female)1 Vpp-75Ω

分辨率



D1  704×576

CIF:   352×288

QCIF:   176×144

帧率



CIF帧率1-20/秒可调,实际帧率视3G网络状况而定。

典型帧率8-10f/s(典型EVDO带宽情况下)

码率



码率可调,视3G网络带宽而定。

典型码率128kbps(典型EVDO带宽捆绑情况下)

视频制式

NTSC/PAL

无线

网络类型

EV-DO/TD-SCDMA/WCDMA/HS-DPA

频点

450MHz/800MHz/900MHz/1900MHz

天线接口

SMA female50Ω

有线

有线网络接口

以太网10/100 Base-TXRJ-45连接口

支持协议

TCP/IPARPHTTPSMTPRTPDHCPPPPOE

安全

CHAP协议认证,DES加密,数据保护

I/O

报警I/O

1路输入/1路输出

云台接口

RS-485

PTZ协议

支持Pelco-DPelco-P等多种协议,协议可扩展

物理

特性

输入电压

DC5~25V

功率

小于4W(根据无线模块的不同而有差异)

使用环境温度

-40~85

使用环境湿度

5~95%

外壳尺寸

58×79×17 (mm)

使用步骤

(一)软件的安装:先安装视频监控器客户端。(如需自建服务器,还需安装服务器软件。)

(二)接线及其它操作:

1.将SIM卡装入3G视频服务器的SIM卡槽

2.将包里的视频线插入3G视频服务器的音视频输入接口

3.将包里的电池线和电源线对接上

4.将3G视频服务器的电源开关打开,电源指示灯会亮

5.按遥控器上相应按键启动摄像头,遥控器按键定义如下:A:彩色镜头。B:黑白镜头。C:空。D:关闭镜头。

6.打开电脑/平板观看即可。

安装工程请参照部件介绍,一一安装。

由于设备上没有单独的电源开关,电源必须最后连接,即连接好所有的线缆之后,再接通电源,电源接通之后请不要随意插拔接口线缆,特别是视频接口线和I/O接口线。

注意:千万不可带电状态下,安装和取出SIM卡,以免烧坏卡片和设备。

无线网络视频编码器具有可配置功能,用户根据实际需求和使用环境,通过计算机使用IE浏览器或者谷歌浏览器对编码器进行网络、拨号、参数配置和用户管理等基本属性设置,例如设置编码器IP地址、调整视频参数等功能。

运行环境

(1)一台PC机,PC机具备Windows 2000/XP等操作系统(某些版本WIN7系统可能会有异常),支持TCP/IP、HTTP通讯协议的局域网、互联网,具备RJ45网口(即平时插网线的接口)。

(2)连接方法:为了说明方便,将配置PC机称为配置主机(简称主机),将无线视频编码器称为目标机。使用交叉网线将主机和目标机直接连接。

3.2 主机IP设置

目标机出厂时的IP地址为“192.168.0.250”,在首次配置时,请将主机的IP地址配置为“192.168.0.#”,其中“#”是2~255的任何一个数,只要不与其它机器有IP地址冲突即可。

将主机IP地址设置为:“192.168.0.#”,其中“#”是2-255的一个整数(图中为“50”),子网掩码“255.255.255.0”,默认网关“192.168.0.1”。

注意事项:

1.对视频编码器加载电源,即启动视频编码器。

2.要使用交叉线连接视频编码器和电脑。

3.将计算机的本地连接IP设为192.168.0.#,子网掩码设为255.255.255.0,默认网关设为192.168.0.1。(结束登录之后,可再将PC计算机的IP地址恢复原样。)

网络测试:

完成上述工作后,从计算机上启动DOS窗口,

初次配置时,输入:ping 192.168.0.250,如图1所示。回车显示如下图,说明ping通了,连接和设置没有问题,这样方可进行WEB页面进行配置。(终端出厂初始IP地址为192.168.0.250,IP地址可以在下面的配置中进行修改)

图1 DOS窗口表示ip可以ping通

1、登录设备

WB3000系列产品标签,9370为设备ID号。V5.2.11.1221为产品版本号。

在主机中,打开IE浏览器,并在浏览器地址栏中输入192.168.0.250(wb3000系列3g视频服务器使用此地址),出现如下图所示界面。如果设备192.168.0.250此ip可以ping通,但是IE进入不了配置页面。建议下载谷歌器来进行配置。

图  登陆界面

输入用户和密码,单击“登录”按钮进行登录。

http://192.168.0.250此配置地址设备出厂时,用户名为:“admin”,密码:“admin”

状态显示

登录后,IE浏览器将显示当前视频编码器的参数配置情况,如下图所示。

图 地址为192.168.0.250 状态显示界面

在系统状态中:右侧的显示状态会随设备的不同阶段而不同,其中包括:“正在拨号”,“准备连接服务器”,“正在解析服务器地址”,“正在验证服务器”,“等待服务器命令”,“正在传送视频”。在一个设备正常使用时,这几个状态会顺序出现,可以通过刷新页面来查看改变。但是当其中一个状态无法通过时,以后的状态就不会出现。例如:当设备始终处于“正在拨号”状态时(模块IP为空时),设备则不会跳跃出现以后的状态。当拨号成功是“模块1 IP”和“模块2 IP”后就会出现公网的IP地址。

在其他系统信息中,信号值的不同说明了不同的信号状态。例如视频服务器中“99”表示目前网络状态不明;“31”为最好网络状态;“20”以上属于正常状况;“20”以下不太理想;“10”拨号有困难。

如果单击“恢复出厂参数”将恢复出厂时所有参数,用户进行各种修改参数都不再生效。

3、网络设置

单击上图页面上的“网络设置”项,修改目的Ip地址,位置如下图所示。如想进一步了解其他参数设置。请参考相关型号无线网络视频编码器使用手册。

网络配置

“目的IP地址”:用于设置视频服务器公网IP地址,或使用动态域名也可。视频服务器是指安装了视频服务软件的主机。

修改完成后点击保存设置,然后给设备重新上电,重新登陆服务器即可。

设备插入上网sim卡,上电后等待设备指示灯cell灯亮表示拨号成功,data灯闪以后表示设备连接上中心服务器软件,客户端登陆服务器公网ip地址,观看视频。

如果cell灯不亮,代表上网sim卡没拨上号,请检查:1,卡能否上网是否欠费。2,SIM卡网络类型与无线视频服务器网络类型是否对应3,天线有无问题,查看信号值,如果是车载天线最好将天线放到窗外。

如果cell灯亮,DATA灯不闪,代表设备没有链接到服务器,请检查:1,设备配置中,目的ip是否正确,2,目的ip的服务器软件环境是否正常。
