107微型比较显微镜使用说明书

作者:毕思特科技 来源:毕思特科技 浏览数:202 发布时间:2018-1-19 11:46:29

17.6K

AXB-107型微型比较显微镜适用于公,检,法以及大专院校,对枪弹、工具痕迹、文字、货币等进行比对鉴别,也可用于电子、考古、海关、银行等行业和部门。双目观察装置实现可调满足人体工程学设计,配有大功率LED暖色照明及激发光源,亮度及光斑可调节。配备有300万高清晰度数字摄像头及文检时使用的滤光器。

二、特点、主要性能指标:

1.AXB107比较显微镜观察眼点距桌面高度280-400可调(常规320mm);仪器体积320长X300宽X370高 ;桥体体积300长X94宽X100高;

2.总放大倍数:8X-100X;

3.最大视场φ60mm(0.36X减倍镜);

4.三目观察,瞳距48mm-75mm可调,大视场目镜WF10X/φ22;WF20X/φ13;

5.前置照相,目视与照相1:1同物大;可配接尼康、佳能相机卡口;

6.CCD接口:0.4X,(可选用000全光谱、850nm、410-680可见光滤光器拉杆切换文检用);

7.平场消色差变倍物镜0.8X、1X、1.5X、2X、2.5X、3X、3.5X、4X、4.5X、5X十种倍率定档(有准确定档装置);变倍后视场中心重合、左右倍率相等、无需倍率校正;工作距离90mm;

8.载物台连动前后50mm、左右50mm;单边移动范围50X50X50mm;载物台最大移动范围:X=100mm、Y=100mm;圆台面可360度旋转;

9.反射灯可随载物台痕迹走,方位角360度可调、倾角85度可调;上灯座转圈(固定位置光源)360度可调、倾角60度可调;能保证灯源照射角度、亮度一致;

10.仪器配有聚光镜连续可调、亮度连续可调、寿命10000H的5WLED灯;可选用6色可调LED光源;可选用850nm红外强光源;可选用365nm紫外5WLED;可选用LED5W透射光源;可选用风冷50W卤钨灯;

11.电源系统:输入100V-240V宽电压;12V输出连续可调;内置可充电锂电池,一次可连续工作5小时;交直两用可切换;

12.仪器重11Kg、立柱可调高度280mm、便携小巧;也适合教学局域网使用(学生机);

13.仪器模块化设计,便于升级及修换;有防霉防尘配置,有防误动、自调、自修装置,可选用便携箱;

14.仪器配有AXB图像处理软件,可测量、特征标注、图像处理、处理过程可同步记录;

15.仪器有夹线器、夹弹器,台面可倾斜;可迅速夹持40mm以上加力剪及φ0.8mm剪切痕迹;有枪弹膛线计数器;

16. 仪器有同轴光、偏振光供选购,可观察深孔擦痕、证件暗记、可观察塑料制品应力痕迹。

三、仪器的安装和初步调试

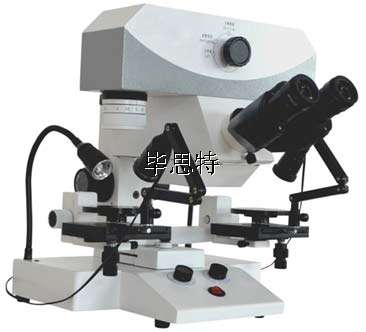

安装好的仪器如上图所示。

1.把仪器调在高度适合的高度,取出双目头两个防尘盖,将需要的一组目镜插入双目头目镜筒内。

2.将灯源支架插入桥体上或载物台灯座转圈插槽内,用制紧螺栓锁紧,将强光源灯线插在二个侧面的插口上。(注意插口上的缺口方向)。

3.将摄像头的连接线插入摄像头插口,另一端至电脑USB插口。(摄像头驱动在软件光盘内)

4.电源插座一端插入底座后面电源插座内,另一端插入220v或110v插座内。

5.操控仪器,旋转打开灯源,注意灯源照明同一方向,同一照明亮度。

6.上述工作完成后即可用仪器进行初步观察,在两载物台面上放锁紧检材,旋转调焦手轮,同时通过目镜观察,这是可观察到台面所放检材的像,再旋升降手轮调焦,直到看到两台面上的检材的像同样清晰为止。

7. 在电脑上,装AXB专业图像处理软件: 采用标准的Windows程序安装方式,用户只要将光盘放入光驱,双击其中的Setup,然后根据屏幕提示一步步安装即可。在安装完后,桌面会自动显示 图标,用户将随带的软件加密狗插入计算机USB接口上,点击图标即可运行软件。

四、仪器各部分功能及操作

连接好电脑,插上AXB图像处理软件的加密狗,再打开AXB图像处理软件和电动操作软件。(如图:)

图像处理软件

2、载物台操作:手动旋转手轮或者电脑操作手轮,可左右前后移动载物台,载物台面可手动360度旋转,操纵左右、前后连动旋钮使两载物台前后左右上下连动。

3、仪器的调焦:通过电脑或手动旋转载物台升降手轮可使两载物台升降调焦;当检材较高较大时,旋转主体升降旋轮上升桥体。

4、强光源的调节:光源为5WLED,灯可绕固定环旋转到某一需要方位,改变灯对台面的照射角度,旋转光源旋钮可改变灯的亮度。

5、 六色LED灯采用优质进口灯芯,光斑大小、亮度可调,灯可以任意定位角度。其中红、绿、蓝三色开关可以组合使用。(选购件)

6、比较棱线的作用,调节和运用:它可以手动或电动切换视场,在触摸屏上状态记录。

比较棱线应为一条细而黑的直线,如图(四)所示。若发现比较棱线出现如图(二)、图(三)的现象,说明棱线已发生了变化,这时需按下列方法进行微量调节,在仪器的背面,有二个孔,取下防尘盖,用专用分割旋钮插入桥体内螺丝端部,通过目镜边观察棱线边旋转分割旋钮,直到棱线如图(四)所示为止

7、更换物镜倍率,可手动旋转物镜转换器。

8、 双目头的正确使用:扳动双目头镜筒可改变出瞳距,上下可改变角度,以适应观察者眼睛瞳距和人的舒适度,旋动双目头镜筒上的螺套可进行视度调节,观察者通过旋动螺套双目都十分清晰地看到如图(四)所示细而黑的直线。。

9、摄像:将CCD如图装好插入摄影摄像插口。

10、摄影:取下CCD装置,将摄影装置如图装好插入摄影摄像插口。

五、仪器的维护与保养

1、仪器应放在阴凉、干燥、无灰尘、无酸碱蒸气的室内,每次用毕应盖上防尘罩。

2、光学镜头表明应保持清洁,若表面粘有灰尘,用吹风球吹净,

3、请勿自行打开仪器,如需检修请送本公司。

图像处理分析比对系统

软件使用操作手册

一.安装

系统运行环境及安装步骤:

开始安装之前请确认计算机满足以下最小系统要求:

2.0MHZ以上处理器

256M的内存、1024×768分辨率以上的显示器,DirectX9.0或以上

预装 Windows XP操作系统,

AXB软件采用标准的Windows程序安装方式,用户只要将光盘放入光驱,双击 然后根据屏幕提示一步步安装即可。

在安装完AXB软件后,用户插上随带的USB软件狗,即可运行。

二.功 能 介 绍

图像处理软件兼容各种视频设备的输入,图像采集。弹头表面的展开。多种形式的图像区域选择,图像相似度的检索;图像之间比对时重影和切割对接的统一引入图像的编辑、标注、测量等对象,以对象作图层的形式存在于图像表面,视频相似度的检索;图像和动态视频之间比对时重影和切割对接的统一

提供图像的任意级撤销、重做、剪贴、复制、粘贴、删除功能,设置魔术棒选择容差、全选和反向选择、选择保存和释放、对象的属性设置、对象合成到图像等功能。

提供直线、角度的直接测量;提供在选择区域的基础上自动计算区域的周长、面积等参数并自动标注。

提供对图像的区域或者整个图像的增强,包括对比度、亮度、曝光补偿、分段、直方图增强、羽化、锐化、运动模糊、散焦模糊复原等。

三.软件操作

图像输入:用户可以通过点击(文件),该菜单弹出视频获取对话框(从外部视频输入)对外部视频图像进行采集。

从外部视频输入的视频窗口说明:

视频获取窗口提供一个视频设备选择下拉列表框和十个按钮实现视频捕获。

视频设备选择:用户在系统安装多个视频设备时,可以选择要获取的视频设备;

视频源:主要用于视频采集卡用户,USB摄像头无需选择,

属性:用户单击属性按钮将弹出视频属性设置对话框,可调节摄像头的亮度,对比度,曝光时间等,

格式:用户单击该按钮弹出数据流格式设置对话框,根据视频输入信号设置不同的数据流制式,

其它:视频设备的其它选项设置;

播放、停止、暂停:为视频采集窗口的控制,

断开:是指断开视频窗口与已连接的视频设备;

采集:是将当前的视频图像采集到系统;

关闭:关闭视频捕获对话框回到主界面;

弹头展开:弹头展开必须与特殊的设备附件弹头展开仪配合使用,才能实现展开;

用鼠标在画面质量最好处拖一条垂直线,设定线的宽度为2或1、转速为1或2。点击展开即可。展开完成软件有提示

中心宽度设定,用户在弹头的清晰处用鼠标自上而下拖一条约2个像素平面块作为展开的微元,即为中心宽度,

转速的设定:是指弹头展开仪采集速度,与展开仪的展开速度有关;(一般选择1-2即可)

存盘:图像存盘,只对图像进行存盘,如果图像上有对象,系统会提示用户是否合成,如果合成,则会在系统合成后再存盘,如果不合成,则对象仍然存在于图像上,只存图像;

另存为:图像换名存盘;

打印:窗口上提供打印位置的九个按钮:设置图像所在纸张的不同位置,单击即可改变;

页边距设置有四个文本框:由用户输入或设定页边距大小;

用户可以选择打印图像的尺寸,可以设定打印色彩亮度的校正,可以设置打印机的有关参数,将图像输出到打印机打印,

AXB软件菜单快捷方式

撤销:撤销上一步对图像的操作(对象不撤销),可以连续撤销任意步图像操作;

重做:对撤销的操作可以进行重做;

剪贴:可以剪去图像的选择区域或者剪去选中的对象到本软件的粘贴板

复制:可以复制图像的选择区域或者复制选中的对象到本软件的粘贴板

粘贴:从本软件的粘贴板复制内容,以对象的形式粘贴到图像;

删除:可以删除图像的选择区域或者删除选中的对象;

魔术棒容差设置:对图像进行魔术棒选择时,一般是将与单击图像点周围相似的像素选中,相似的程度称为容差,用户利用此菜单可以弹出容差设置窗口利用键盘上下键设置容差,

全部选定:选择整个图像;

反向选择:在用户已经选择的基础上,选择除选择以外的图像所有区域;

选择保存:将用户的选择(用选择工具选择的矩形选择、圆形选择等各种选择)保存于系统;

选择释放:将用户保存于系统选择释放到当前窗体

对象属性设置:图像上的粘贴、标注、测量等在本系统中都称为对象,用户可以对每种对象进行属性设置,设置选中的对象属性;

对象属性设置对话框说明:

标尺设置:用户如果要测量图像,必须在测量之前设定测量标尺单位,标尺的比例以及测量精度;方法是采集的图像上必须带有一刻度尺,再在该刻度尺上测量长度,设置对象属性的标尺设置使该测量长度与刻度尺长度相同,即可完成标尺设置。设置好后请不要随意改变,并且由于比例不自动保存,因此测量最好在图像关闭前全部完成,当然用户可以利用文本标注将比例在图像上进行标注,以备以后设置时使用;

文本设置:用户可以利用文本设置对标注文本的字体、旋转角度、对齐方式等进行设置;

线/填充设置:用户标注的对象的线颜色、宽度、线形进行设置,如果对象为封闭形态还可进行封闭内部的填充色和填充模式进行设置;

线段箭头设置:用户标注的如果是线段对象可以进行线段的两个端点的箭头进行设置;

编辑多边形顶点:用户标注的如果是多边形可以进行编辑每个顶点,或者增加顶点;

对象透明度:标注对象包括复制的图像对象都可以进行透明度设置,值为0~255;

对象层次:当图像上存在两个或两个以上的对象时,用户可以用对象层次的置于底层和置于顶层来设置对象在图像上的层次;

对象合成到图:利用此功能可以将图像上的所有对象合成到图像中。

测量与计算

测量长度: 在图像上测量直线距离;

测量角度: 在图像上测量三点夹角;

计算周长:在用户选择了图像的某一区域,利用此菜单可以计算选择区域的周长,并拷贝该区域图像自动标注其周长

计算面积:在用户选择了图像的某一区域的前提下,利用此菜单可以计算选择区域的面积,并拷贝该区域图像自动标注其面积

计算周长和面积:在用户选择了图像的某一区域的前提下,利用此菜单可以同时计算选择区域的周长、面积,并拷贝该区域图像自动标注其周长、面积

图像变换

画布大小:利用此菜单,用户可以手工裁减图像,或者扩大图像画布,使其能够容纳对象,

新画布大小:单位默认是像素,用户可以改成与原图的百分比,宽度与高度由用户设定;

背景色:如果用户是扩大画布而非裁减,则扩大部分的背景可以选择(单击背景色右边的按钮将弹出颜色对话框)或者用户可以从图像中吸取某种颜色,方法是将鼠标移到原图像窗口在图像的某颜色点上单击,鼠标移回改变画布对话框自动设成用户选择的颜色;

位置:不论是裁减图像还是扩大画布,都需要选择新图像在原图像的位置,共九个设定位置。

自动裁减图像:利用此菜单可以对图像的四边自动进行裁减,要求图像的四边颜色比较相似,如全白色等,单击此菜单弹出如图所示的对话框;

背景色:是指图像四边的颜色,可以选择或者从图像中吸取,方法和画布大小的背景色设置相同;

    相似度:是指与所设定背景色相似的程度;-1为不裁减。

图像缩放:利用此菜单可以对图像进行缩小和放大;

原始图像大小:指明图像在缩放前的大小;

锁定宽高比:选中则改变宽度(或高度)时根据宽高比自动改变高度(或宽度)图像不变形,不选中则需改变宽度和高度,此时图像根据设定的宽度和高度变形:

单位选择:用户可以用像素作单位,也可以与原图像的百分比作单位;

校正:改变后的图像用户可以进行Gamma校正;

优化:改变后的图像采用较精确的算法进行优化,这时耗费的时间较长,因此建议用户在完全确定好宽度和高度后最后进行优化处理。

图像翻转:利用此菜单的两个子菜单水平翻转和垂直翻转可以实现图像的水平方向的镜像翻转和垂直方向的镜像翻转;

图像旋转:利用此菜单的三个子菜单可以实现图像的顺时针旋转90度、逆时针旋转90度以及旋转任意角度,单击旋转任意角度将弹出如图所示的对话框;

旋转角度设定:用户拖动三角或者按左右两边的上下左右键;

改变大小:由于以中心旋转因此有部分图像旋转出图像之外,改变图像大小将扩大图像保留旋出的部分,否则自动裁减旋出部分;

背景色:旋转产生的空白部分填充的颜色,设置方法和改变画布大小的背景色设置方法相同;

实时预览:用户如果想观察旋转的动态效果,则选中实时预览,图像过大建议用户不要选择实时预览;

旋转质量:用户旋转时采用的算法选择,快速旋转最快,最佳质量最慢,建议用户在设定期间用快速旋转观察效果,最终旋转角度确定后后,选择改善质量或者最佳质量,以获得满意的效果。

线性变形校正:利用此菜单可以对图像的四个顶点在水平方向(或垂直方向)进行变形或校正,单击此菜单弹出

水平方向、垂直方向选择:根据图像及要求用户选择一种操作;

背景色:变形或者校正时,超出图像部分的颜色,设置方法和改变画布大小的背景色设置方法相同;

变形质量:用户变形或校正时采用的算法选择,快速变形最快,最佳质量最慢,建议用户在设定期间用快速变形观察效果,最变形位移量确定后后,选择改善质量或者最佳质量,以获得满意的效果;

变形位移量:分别表示矩形图像的四个顶点的水平位移量或者垂直位移量。

桶枕变形校正:利用此菜单可以进行桶形、枕形地变形和校正,单击此菜单弹出如图所示的对话框,有四个参数进行设定,设定时可以动态观察效果;

辐射参数1,辐射参数2,辐射参数3为不同的辐射形态,远近参数为图像的远近,远近参数在改变前三个参数时自动改变,改变好前三个后用户可以调整远近参数进行相当于拉镜头,决定中心区域图像大小。

透镜变形校正:利用此菜单可以进行局部图像的鱼眼变形校正,相当于在图像上加一层透镜,单击此菜单弹出如图所示的对话框:

透镜位置X,Y及透镜的宽度和高度表示要变形校正的图像矩形区域;

透镜折射率表示图像折射程度。

图像色彩

RGB参数调整: 提供对整个图像或选择的区域图像每个像素红、绿、蓝三种通道的调整;

HSV参数调整: 提供对整个图像或选择的区域图像每个像素色度、饱和度、纯度的调整;

HSL参数调整: 提供对整个图像或选择的区域图像每个像素色度、饱和度、亮度的调整;

视觉颜色变换: 提供对整个图像或选择的区域图像每个像素红、绿、蓝三种通道的正余弦变幻调整;

图像打光: 提供对整个图像或选择的区域图像的上方进行光照,根据每个像素的灰度值不同吸收的光不同,将形成阴阳文的效果,单击此菜单弹出如图所示的对话框;

打光色:指用户选则的打光的光线,可以单击选择也可以从原图像吸取,方法同前,不再多述,但建议用户尽量选择高亮度的光;

光圈位置X,Y、宽、高表示用户打光的光源位置及光范围的大小。

如果只对部分图像进行调整,则利用鼠标控制栏的选择工具选择即可。

Gamma校正: Gamma校正是对整个图像或选择的区域图像进行Gamma校正,校正的因子由用户设定,用户单击该菜单弹出如图所示的对话框,用户设定好因子即能观察到效果,如果选中实时预览,则在拖动三角时即可实时显示效果;如果只对部分图像进行调整,

颜色替换:提供对整个图像或选择的区域图像的颜色查找与替换,

查找色:用户要选择在图像上查找的颜色,可以单击按钮选择,也可从图像中吸取,方法是单击查找色左边的吸取图标按钮后到图像上单击某点颜色,回到该对话框即吸取完成;

替换色:用户要替换的颜色,设置方法与查找色完全相同,只是吸取时先单击替换色左边的吸取图标;

相似差:指与查找色相似的颜色(相似程度由相似差决定)也被替换,如果实时预览选中,则拖动时可实时观察效果;

如果只对部分图像进行调整,则在设置好查找色和替换色后利用鼠标控制栏的选择工具选择即可

灰度图像:提供对整个图像或选择的区域图像的灰度化,单击此菜单弹出对话框,用户在下拉列表框中选择灰度化的算法,即可进行灰度化。

伪彩色图像: 提供对整个图像或选择的区域图像的伪彩化,单击此菜单弹出对话框,用户在下拉列表框中选择伪彩化的算法,即可进行伪彩化。

阈值化: 提供整个图像或选择的区域图像的阈值化,所谓阈值化就是将图像的在某种颜色(R、G、B)以下的用下限替代色的颜色(R、G、B)代替,将图像的在某种颜色(R、G、B)以上的用上限替代色的颜色(R、G、B)代替,单击此菜单弹出如图所示的对话框;

阈值参数对话框说明:

阈值上下限的设定,用户可以拖动其上的R、G、B三角改变,也可以从图像吸取;

阈值上下限替代色的设定,用户可以拖动其上的R、G、B、三角设定,也可以采用单击上下限替代色旁边的按钮选择颜色。

二值黑白图像: 提供将图像或选择区域转换成黑白图像,其阈值的选择,可以用最大阈值法、最小阈值法,也可以自定义阈值,建议用户采用自定义设定方式,并选中实时预览,改变阈值时实时观察效果;

图像增强

对比度/亮度:提供调整整个图像或选择区域的亮度和对比度进行调整,增强图像;

用户可以通过与前面相类似的参数设置方法,设置对比度参数和亮度参数,如果选中实时预览,则在拖动三角时能够实时观察效果,如果选中反转,则在对比度和亮度调整后会进行翻转,实现麸负片的效果。

曝光补偿: 提供调整整个图像或选择区域的用户设定色小于某种颜色的光的RGB值进行反向,从而达到补偿这种光的RGB的目的,选中实时预览则在进行设置参数时,能实时观察效果,弹出的窗口类似RGB参数调整的窗口;

分段增强: 提供调整整个图像或选择区域图像灰度的折线拉伸,系统提供两个拐点设置折线的斜率和和拉伸范围,

拐点1、2坐标分别表示两个拐点的位置,操作方法同前,如果选中实时预览则在实时改变其拐点坐标时能实时观察其效果。

直方图增强: 提供对整个图像或选择区域利用直方图进行增强,是根据图像的直方图统计特性进行均衡化拉伸增强图像,

红色、绿色、蓝色均衡范围:是由用户设定图像的RGB的均衡范围;

实时预览选中则实时改变参数时能实时观察效果;

均衡化后优化:是在用户设定好红色、绿色、蓝色均衡范围的基础上,系统根据图像进行均衡化后优化从而得到更好的效果。

平滑羽化: 提供对整个图像或选择区域进行去毛刺的平滑操作,使图像羽化,与锐化清晰是反操作;

羽化程度设定:用户可以设定羽化程度,注意羽化程度越高越平滑但速度越慢,因此如果想羽化程度高,请最好不要选择实时预览,否则可能速度较慢,如果计算机配置较高可以进行实时预览。

锐化清晰: 提供对整个图像或选择区域的清晰操作,突出其细节部分,单击该菜单弹出

锐化程度:用户可以采用前面类似的方法设置锐化程度,采样大小,是指锐化清晰时的参照像素的范围,越大,速度越慢,清晰度越高点,但不是成正比,到一定大小图像几乎没有变化,因此用户设置合适大小,一般不超过15,实时预览在采样较大时尽量不用;

运动模糊复原:提供对整个图像或选择区域的运动产生的重影现象消除,单击此菜单,

水平位移和垂直位移分别表示图像水平方向和垂直方向的运动的位移;

原图像百分比和复原分量百分比由用户指定原图像和复原分量所占比重,原图像分量负值为中和复原分量而设,除非图像特别亮否则不需到负值,复原分量负值为反方向位移;

实时预览在水平位移或者垂直位移较小时可以使用以观察实时效果,如果选择的区域或者图像较大且位移量也较大,可能需要较长时间完成。

散焦模糊复原:提供对整个图像或选择区域的散焦复原,可以消除由于聚焦不准产生的模糊图像,

散焦程度:由用户设定模糊焦距与清晰角度的差值,也即采用复原时参考附近像素的程度;

原分量和复原分量所占的百分比由用户制定新图像中着两者各占的数量。

实时预览在散焦程度较小时可以使用以观察实时效果,如果选择的区域或者图像较大且位移量也较大,可能需要较长时间完成。

图像分析

边缘检测:提供五种算法对取整个图像或选择区域的边缘进行检测与提取,帮助用户鉴别图像的边界特征;

Roberts边缘检测、Sobel边缘检测、Prewitt边缘检测、Krisch边缘检测、GuassLap边缘检测,这五种不同的算法对不同的图像有不同的效果,可以每种测试,选取最佳的;

通过设置检测后红、绿、蓝阈值范围可以设置颜色;

运用是否反转可以将边缘提取出来;

实时预览与前面的说明意义相同;

细化:提供将图像进行细化提取图像的骨架以帮助用户进行鉴别图像的骨架特征;注意该算法一般应该对黑白图像或者颜色数较少的图像进行操作,如果颜色复杂请进行二值黑白图像操作后进行此功能,或者选取较小的图像区域进行操作,否则细化运行的时间很长(并非死机),请耐心等候;

红、绿、蓝细化阈值:指细化后保留的原图像的信息参数,越大系统执行速度越慢,建议在实时预览选中时选较小值。

图像检索比对

图像自动比对搜索:提供当前窗体中的图像与对某个文件下的图像文件(默认在当前窗体图像所在的文件夹)自动搜索功能(必须图像大小相同,图像大小不同的不予搜索),帮助用户快速定位需要比较的图像;

图像自动比对搜索:提供当前窗体中的图像与对某个文件下的图像文件(默认在当前窗体图像所在的文件夹)自动搜索功能(必须图像大小相同,图像大小不同的不予搜索),帮助用户快速定位需要比较的图像;用户单击此菜单弹出如图所示的窗口:

自动比对搜索窗口说明:

中间大的空白区域是找到的图像显示区;

下面是当前目录下的所有图像文件的缩略图;

右上角是搜索的文件夹,可以设置;

自动比对搜索时请先设置相似度,在点击搜索开始寻找,如果找到将停下来,图像显示在中间的显示区,并且下部自动定位到改图像的缩略图上(红框表示),如果不满意可以继续单击下一幅继续搜索下一幅匹配的图像,……;

搜索到匹配的图像后用户可以打开也可以单击比对进行图像静态比对。

图像静态比对:提供当前窗体内图像与另外一幅图像的人工重影切割比对,单击此菜单弹出如图所示的对话框;

静态重影对接比对对话框说明:

比较图:如果用户搜索后单击“比对”打开此窗口直接将搜索的相似图打开,否则用户需要自己单击比较图选择打开要比较的图像;

反转,指是否将要对话框种的比较图像变成负片进行比较;

旋转:当用户发现对话框种要比较的图与当前窗体种的图有夹角时,可以利用旋转进行小范围的旋转调整,进度为0.01度;

透明设置:本软件将透明与比对结合起来,在重影的同时可以对接比对,可以设置透明度(0~255)越大越不透明;

切割对接:提供五种选择切割图(矩形、圆/椭圆、多边形、任意画的形状和魔术棒选取形状,用魔术棒还可以设置容差),切换选择可以先取消选择再重新选择,操作方式和主界面种的选择相同;选择的切割图像区域实时的传到窗体中进行对接;用户可以再对话框中拖动选择区域进行任意万向切割,也可以再窗体中拖动对象进行任意万向切割;

视频自动比对搜索:提供当前窗体中的图像与视频自动比对对话框中的视频(大小与图像大小必须相同否则无法搜索)自动搜索比对,方便用户在视频中查找某个与窗体中图像相列类似的帧,

相似度设置:用户在搜索之前与图像自动搜索一样要设置相似度,设置后自动搜索一旦搜索到自动暂停下来提示匹配,注意这里的暂停只是计算机暂停采集,不能暂停录像机等视频设备,若继续搜索请单击播放或者改变相似度都可以继续搜索知道下次匹配到暂停……;

搜索到后可以单击采集,将图像采集到计算机中存盘,进行静态比对;

动态视频比对:提供当前窗体内图像与视频图像的人工重影切割比对,该对话框的操作视频操作部分与前面的视频采集相同;重影和切割对接部分和静态重影对接比对相同,但它的比对图像来自视频,具有动态实时性。

级联层次排列:打开的所有图像窗体层次叠加排列;

水平排列:打开的所有图像窗体按每行一个窗体排列;

垂直排列:打开的所有图像窗体按每列一个窗体排列;

非当前窗体最下化:所有打开的图像窗体除当前窗体外其余窗体最小化;

窗体自适应大小:当前窗体根据图像大小自动调整大小
