NSZ-606 体视显微镜使用说明书

 NSZ-606 体视显微镜使用说明书高清立体比对比较显微镜

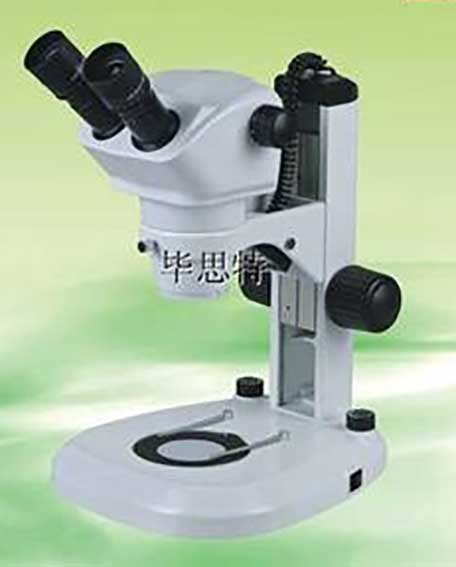

NSZ-606体视显微镜通过光学放大，用同一组目镜，观察到物方视场物

体的立体影像。可选9波段大功率LED照明，及300万高清晰度CCD数字摄像

头，与计算机形成系统，可在刑事侦查、司法鉴定中做痕迹检验、文件检验；计

算机接入网络，可广泛应用于公、检、法、司及教学中。

二、主要技术参数

1、光学放大倍率：7×－45×，清晰度2000NA

2、目镜： WF10X（φ20mm），WF20X，高眼点广角大视野目镜

3、工作距离：116mm

4、物镜：0.67X-4.5X（连续变倍）

5、双目头倾斜观察角度：45°

6、瞳距：调节范围55mm-75mm

7、物方视场观察范围：φ1mm-φ28mm

8、变倍比：6.5:1

9、增减倍镜：2X、0.5X，总放大倍数：7—600倍（含电子放大）

10、载物台面积：350mm X 255mm，移动范围：200mm X 200mm

11、摄像接口：C接口

12、数码CCD摄像机：C型数码CCD摄像机

三、操作：

1.如图接线，开启开关：

1）开启仪器总电源开关；

2）选择所用光源开关：LED多波段光源用“0”；底灯（透射光）用“Ⅰ”；底灯与反射灯混合使用用“Ⅱ”；反射灯用“Ⅲ”；

3）调节强弱旋钮。

2. 放置玻璃板或黑白板。

用底透射光源时用玻璃板。

3.调焦机构松紧度调节：握住一个调焦手轮，正旋或反旋调松紧。要求调后镜体不自动下滑且手感舒适。

4.视度调节及调焦：

1）旋转变倍手轮至最大倍；

2）旋转视度圈至中间位置；

3）通过右侧目镜观察，旋调焦手轮使检材像清晰；

4）旋变倍手轮至最小倍；

5）通过右侧目镜观察，旋右侧视度圈使检材像清晰；

6）再旋转变倍手轮至最大倍，通过右侧目镜观察，如像不清晰，重 复以上3）-5）步使视度调节更精确；

7）悬变倍手轮至最小倍，通过左侧目镜观察，旋左侧视度圈使检材像清晰

5.瞳距调节：手握左右镜筒转动，使双目观察舒适为止。

6.摄像：将CCD插入摄像插座，如图；将数据线USB端插入电脑，一端插入CCD，拉杆拉出，

五、维护与保养

1、仪器应放在干燥、通风、无灰尘、无酸碱、蒸气的室内，每次用毕应盖上防尘罩。

2、保持光学镜头表面清洁，勿用手触摸镜片。如光学镜头表面沾有灰尘，可用吹风球吹去，油污可用擦镜纸蘸少量二甲苯轻轻擦去。

3、使用的电源一定要有保护接地线。

4、电源需经常充电。电脑、主机使用超2小时使用外接电源，直接插入桌面后的插座上。

5、请勿自行拆卸仪器，有严重故障请通知本公司来人维修。
